保定机械格栅批发 细格栅

更新时间:2022-08-14

简要描述:

材质不锈钢渠深1

型号:厂商性质:生产厂家浏览量:29
材质不锈钢 渠深1.5m 渠宽0.5m 耙齿间隙3mm 耙齿材质不锈钢
机械格栅介绍
主要规格及技术参数
格栅宽度:1700mm
栅条净间距:15mm
格栅安装倾角:75
提升电机功率:1.5KW
控制电机功率:0.75KW
抓斗运行速度:9.7
钢丝绳直径:9.3
污物运送方式:皮带运输
控制方式:手动和水位差自动控制
设备总重:约6.5t
各部件材质:该机所有过水部件如格栅栅体、耙齿、框架及导轨、钢丝绳、连接螺栓等的材质均为**损、防腐蚀的不锈钢",走行轮、滑轮的材质为含油尼龙,其他非过水件如支撑框架、检修平台等的材质为普通碳钢。
主要结构及特点
该机由下列部件组成:支撑架、驱动装置及差动机构、卸料机构、清污抓斗(耙齿),导轨及排污槽、栅体框架、维修保养平台、电控装置等。该格栅由两台相互工作的制动电机,即升降和控制电机驱动。装于整机顶部钢架上的驱动旋转装置带有一个三索式卷筒。卷筒在升降电机驱动下旋转工作,与升降电机配合工作的控制电机带动悬臂滚轴机构(差动机构)运动,操纵位于中间的控制钢丝绳使抓斗处于打开或闭合状态。该格栅带有重载型大容量“抓斗式"齿耙(简称抓斗)。配有带配重的型无噪声卸料机构,用来清理抓斗提升上来的污物,其特的铰接结构设计可防止上升时由于抓斗负荷过重而造成卸料臂不堪重负而破坏。格栅的自控可以实现现场手动操作,并提供远控联络接点。电气控制还具备急停和各种故障显示和报警功能。

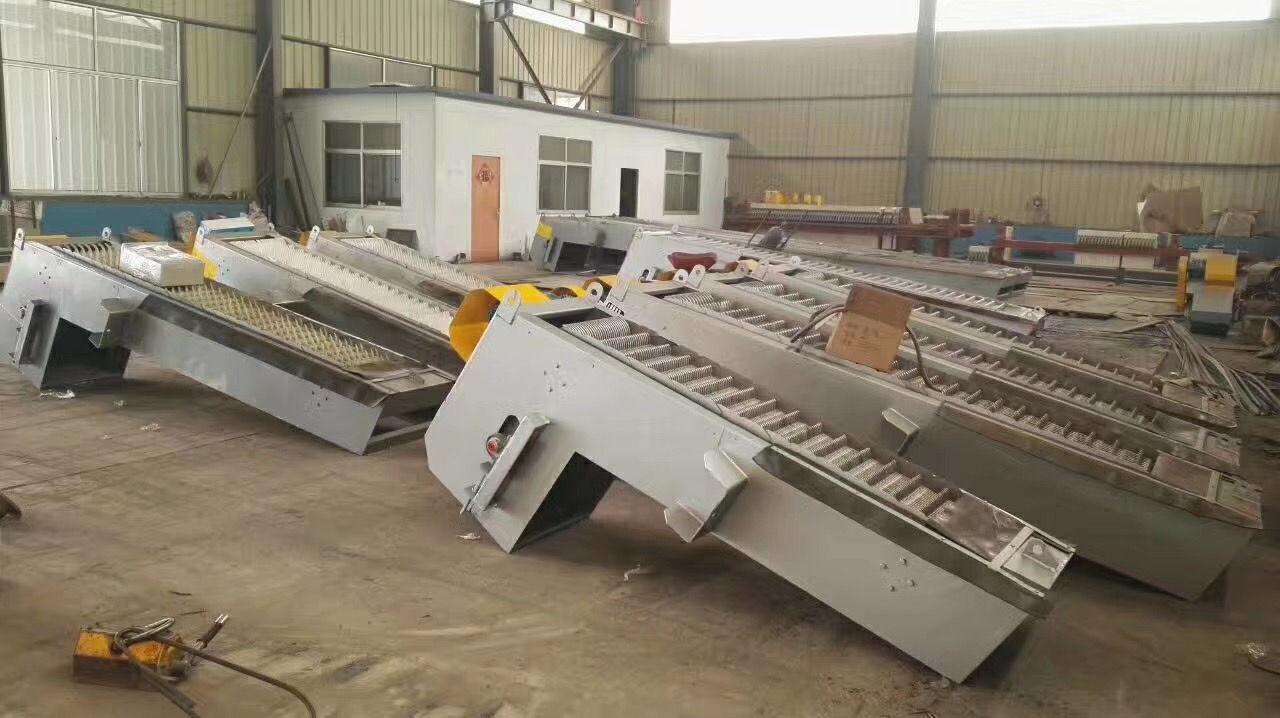

保定机械格栅批发
传统的进水口处拦污设备一般布置为普通拦污栅,其设计、生产标准参照电力部标准-DL/T5018-2004《水利水电工程钢闸门制造、安装验收规范》中关于拦污栅的要求,由于拦污栅没有自清功能,在污物阻塞取水口时,会严重影响机组出力,如果拦污栅前后水位差*过设计要求,出现拦污栅压垮的现象则会对机组造成严重的破坏。
如某水电站站,由于未能及时清除拦污栅上的污物,栅前后水压差剧增,栅格变形加大,导致拦污栅压垮,污物涌入机组,终发生了机组全停的重大事故。一水电站,1976年5月29日,上游突降暴雨,毛竹,树枝等杂物大量袭入进水口,因人工来不及清污,拦污栅堵塞,过栅压差达12m,拦污栅被压垮。
传统的人工清污方式,效率低,安全性差,人身事故时有发生。
上世纪70、80年代,国内多采用移动伸缩臂式清污机,或机械耙斗式,但由于该型清污机械结构复杂,操作繁琐,清污效率低,维护保养成本高,现在水电站,泵站清污使用中,已经基本淘汰。
回转式机械格栅是集拦污栅和清污机于一体的连续清污装置。以拦污栅为基础,通过绕栅回转链条将清污齿耙驱动,实现拦污及清清目的。
组成部份:拦污栅体,回转齿耙,驱动传动机机构,过载保护机构和不锈钢牵引链条等。
保定机械格栅批发
工作原理:机械格栅是集拦污栅和清污机于一体的连续清污装置。以拦污栅为基础,通过绕栅回转链条将清污齿耙驱动,实现拦污目的。用于水利,印染,造纸等行业污水的预处理。组成部份:拦污栅体,回转齿耙,驱动传动机机构,过载保护机构和不锈钢牵引链条等。
机械格栅的性能特点:回转式机械格栅可实现连续清污,全过水断面清污。齿耙线速度6米/分钟,回转式机械格栅清污机清污**、价格。
栅体过梁支撑于混凝土基础之上,使回转式机械格栅清污机整机运行平稳,工作可靠。齿耙插入栅条一定深度,把附着在栅条上的污物带到清污机顶部,完成翻转卸污动作,保持过水断面清洁无污物。牵引链条一般为全不锈钢材质保证水下工作无锈蚀,免维护。
防腐方案为喷砂除锈+环氧富锌底漆+氯化橡胶中间漆+氯化橡胶面漆封闭。
:订货请提供,现场工况,格栅耙齿间隙。规格,另行设计。
机械格栅的选型:
1、提供格栅井宽、井深、高水深、栅条间隙、安装角度、排渣高度。
2、对设备材质有要求,应在订货时说明。
3、订货时电气控制要求。
4、本公司有如下配套设备:螺旋输送机、螺旋压榨机,需要请。
保定机械格栅批发
机械格栅的组成部分
机械格栅除污机主要由机架、驱动机构、传动机构、固定栅条、往复移动栅条、电气控制等部分组成。华锐环保公司生产的机械格栅除污机在结构上一改以往移动齿耙只能作单向直线运动的机械格栅模式,实现通过曲柄边杆机构而上下往复移动齿耙,将污物逐阶推至污物卸料口,而自动卸渣。
【工作原理】
回转式格栅除污机分为不锈钢网齿和非金属齿两种。在电机减速器的带动下,经链轮传动,驱动耙齿链,进行回转运动。当耙齿运转到设备上部时,由于导轮和弯轨的导向,使每组耙齿之间产生相对的运动。大部分固体物质靠重力落下,另一部分依靠转刷轴的反向运动,可以把粘在回转式格栅除污机耙齿上的杂物洗刷干净。回转式格栅除污机分为不锈钢网齿和非金属齿两种。在电机减速器的带动下,经链轮传动,驱动耙齿链,进行回转运动。当耙齿运转到设备上部时,由于导轮和弯轨的导向,使每组耙齿之间产生相对的运动。大部分固体物质靠重力落下,另一部分依靠转刷轴的反向运动,可以把粘在回转式格栅除污机耙齿上的杂物洗刷干净。
