保定除磷剂加药装置* 加药设备说明书

除磷剂工作原理：
1)采用气化溶药，输气管接入固液隔离板底部，以配置于其上的空压机或风机作为气源。
2)气体进入溶药箱后，在隔离板底部形成气垫层，当气垫层达到一定厚度时，气体便从滤帽狭缝中高速释放，直接冲击隔离板上的固体混凝剂，剧烈的搅拌促使混凝剂颗粒之间碰撞，破碎，**溶解于水中。
3)气冲停止后，溶解的药液经放液管进入下部贮液箱贮存。同时固体颗料被因液隔离板上的滤帽所。药渣可定期排放。
4)贮液箱内药液由配套计量泵送至混合反应池。

除磷剂加药装置加药系统的特点：
1)泵为吸入式安装，不易堵塞，运行时间长、操作费用低;
2)耐腐蚀性能优、使用寿命长。
3)溶液箱材质：PE、玻璃钢、碳钢衬胶、304不锈钢、316不锈钢;
4)搅拌器材质：304不锈钢、316不锈钢;钢衬塑
5)计量泵过流部分材质：PP、PVC、PVDF、SS316;
6)集约化设计、占地面积小、结构简单、性能稳定;
7)计量、调节方便、经济性好，便于安装维护;

加药过程可手动操作，也可通过液位计、流量计、余氯检测仪、PH计、ORP计、变频器、PLC、远程通讯模块等各种电器、仪表使加药装置成为机电一体化产品，实现开环比例式加药和闭环反馈式加药，同时可实现就地控制、远程自动控制、手动和自动相互转换加药。
加药装置的加药量及加药压力，可根据工业流程的需要，选取合适的计量泵。流量从1L/h到8000L/h,压力从0.1MPa到25MPa范围内均可选择到合适的产品。计量泵的计量精度可高达1%，并且可以实现多种介质同时输送，单调整。
计量泵的计量精度可高达1%，并且可以实现多种介质同时输送，单调整。

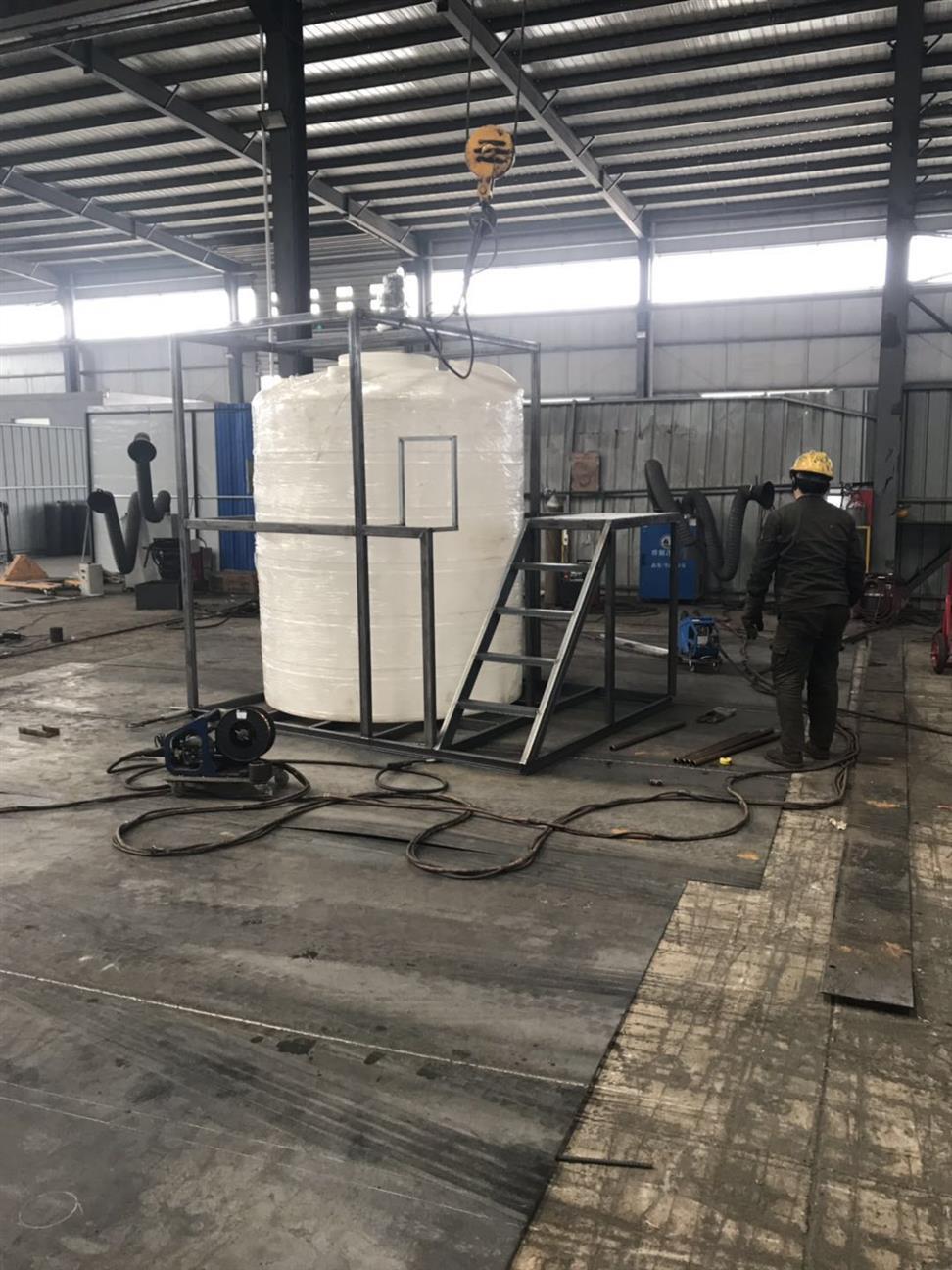

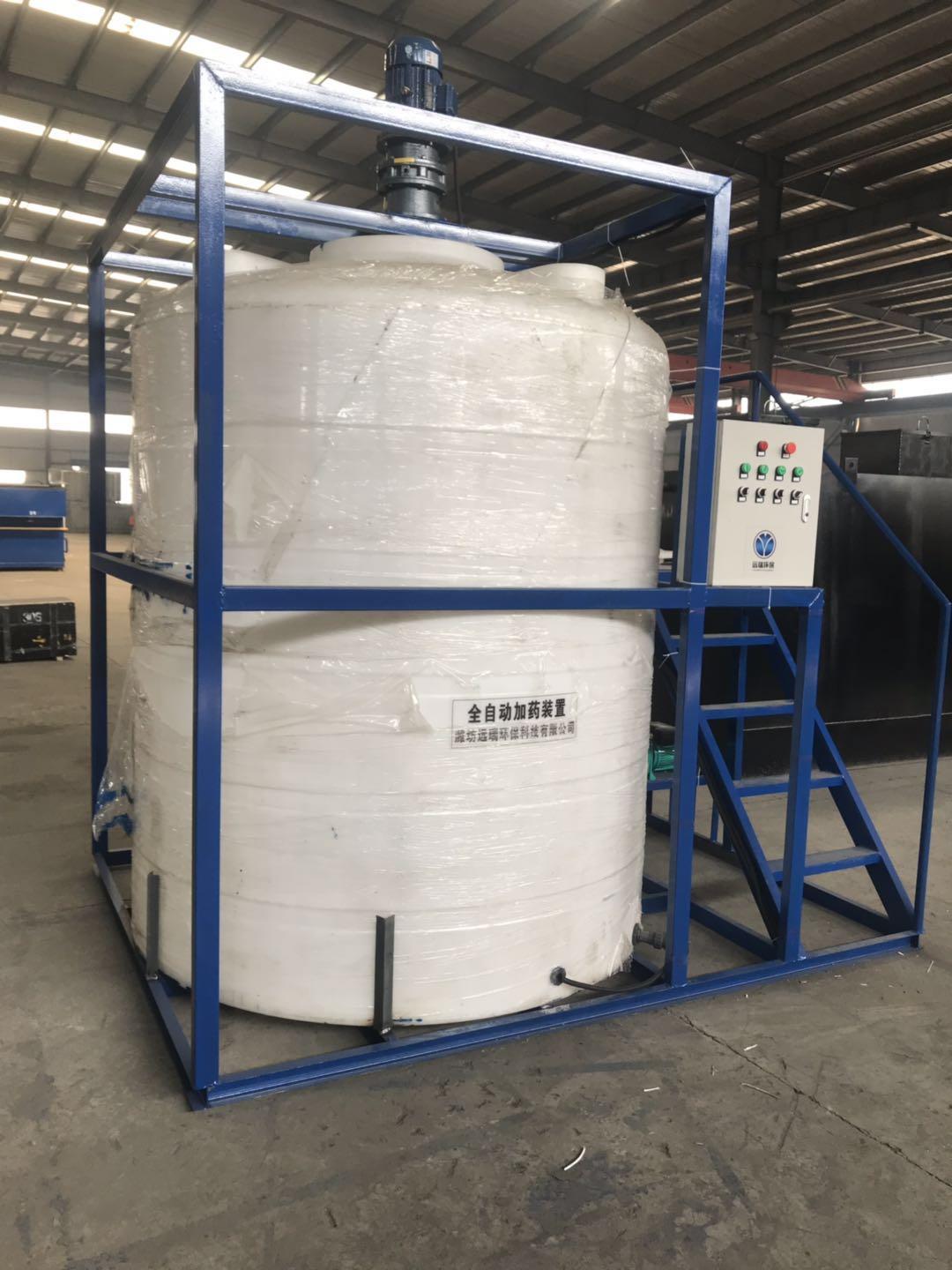

除磷剂加药装置
除磷剂加药装置主体分为溶药、贮液两个部分。上部为气化溶药部分，溶药箱内设固液隔离板，在隔离板上装有滤帽，起到分布气体，固体颗粒双重作用。其下部为贮液箱，可以单体使用或多体组合。
